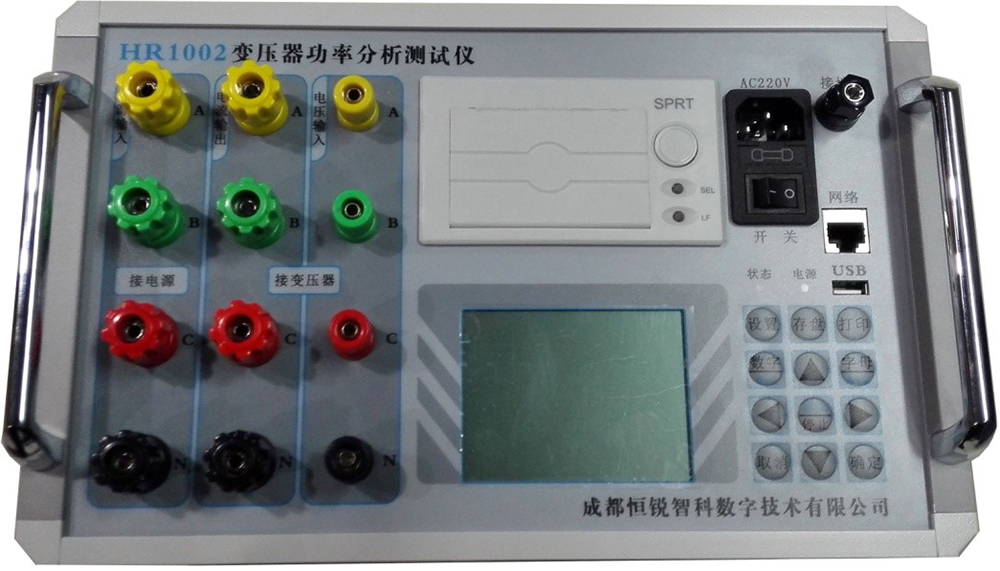

HR1002变压器功率分析测试仪
技术特点
1-测试精度高,电流、电压等基本参数的测试精度都优于0.1%。
2-系统稳定性,抗干扰能力强,系统采用软件数字滤波、硬件抗混滤波抗干扰技术,使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
3-三个独立的电压和三个独立的电流输入通道,测量通道采用16bit高精度AD转换器,所有通道同步采样,使功率计算精度有根本的保障,满足所有变压器的接线测量方式。
4-在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
5-所有测试通道完全隔离、独立,自动调节量程范围。
6-所有输入通道的外接PT、CT的变化可分别进行设定,当输入电压小于500V,电流小于50A时,可直接测量。
7- 320×240分辨率高清晰度液晶显示屏,可同时显示多个测试参数。
8-全汉字化的操作界面和报告打印及存储功能,能充分满足用户的使用需求。
技术指标
测量项目 | 量程范围 | 精准度 |
电压 | 25~500V | 0.1% |
电流 | 0.5~50A | 0.1% |
频率 | 45~75Hz | 0.1% |
有功功率 | 0.2≥Cosφ≥0.5 | 0.5% |
有功功率 | 0.5>Cosφ≥1.0 | 0.2% |
短路阻抗 | 0~100% | 0.1% |
